応力・歪・水圧・水位変化の観測研究

東濃地震科学研究所（TRIES：トリース）で開発した計器で観測されたデータを解析することによって地下水の流動と応力・歪・傾斜変動の関連を明らかにする研究を行っています。

画面をクリックすると画像が拡大されます

戸狩観測点（TGR350）では、地震から約1カ月間で14m地下水位が上昇しました。他の観測点でもこの地震によって水位が変化しました。

200mステージ観測点（STG200）では、地震から約1カ月間で水圧が0.14MPa上昇しました（水位にすると14mの上昇）。またこの水圧の上昇に伴って花崗岩中の応力が変化しました。

200mステージ観測点（STG200）の概略図とトリース周辺の地下構造モデル

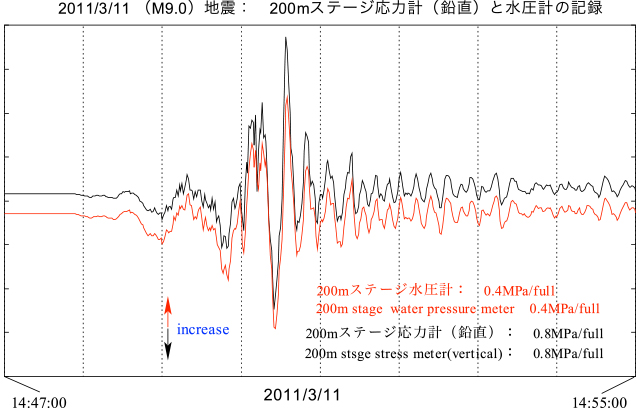

200mステージ観測点（STG200）に設置した応力計（鉛直成分）と水圧計で観測された2011/3/11東北地方太平洋沖地震（M9.0）の地震記録（14時47分から14時55分まで）。花崗岩内の応力変化（黒線）と水圧変化（赤線）が非常によく似ていることがわかりました。
